Comprendre comment est fait une serrure permet de mieux choisir un modèle, repérer une panne et dialoguer plus facilement avec un serrurier. Une serrure n’est pas une simple pièce métallique fixée sur une porte. C’est un ensemble de composants qui travaillent ensemble pour fermer, maintenir et verrouiller un battant sur son bâti.
Selon les modèles, on retrouve une serrure à mortaiser, aussi appelée serrure à larder ou à encastrer, une serrure en applique fixée en surface, ou encore des versions multipoints plus sécurisantes. Malgré ces variantes, la logique mécanique reste proche, avec un coffre, un cylindre, des pênes et une gâche.
Le tableau ci-dessous donne une lecture rapide des éléments essentiels d’une serrure de porte classique.
| Pièce | Rôle principal | Où se trouve-t-elle |
|---|---|---|
| Coffre | Protège et renferme le mécanisme | Dans la porte ou en surface selon le type de serrure |
| Têtière | Maintient le coffre et laisse passer les pênes | Sur le chant de la porte |
| Cylindre | Reçoit la clé et actionne le verrouillage | Au niveau du trou de clé |
| Pêne dormant | Assure le verrouillage réel | Sort du coffre vers la gâche |
| Pêne demi-tour | Maintient la porte fermée sans la verrouiller | Sort du coffre, actionné par la poignée |
| Gâche | Reçoit le ou les pênes | Sur le bâti ou dormant |
| Carré | Transmet le mouvement de la poignée | Traverse la porte et le fouillot |
Comment est fait une serrure de porte
Une serrure de porte est un mécanisme de verrouillage conçu pour sécuriser un accès. Elle peut s’ouvrir à la clé, à la poignée, parfois à l’aide d’un bouton ou d’une tirette, selon l’usage de la porte. Dans un logement, une entreprise ou un lieu public, elle constitue l’un des organes centraux de sécurité.
Dans sa forme la plus courante, la serrure se compose de plusieurs pièces interdépendantes :
- un coffre ou boîtier qui contient le mécanisme,
- une têtière visible sur le chant de la porte,
- un cylindre ou barillet recevant la clé,
- un pêne demi-tour pour la fermeture simple,
- un pêne dormant pour le verrouillage,
- une gâche fixée sur le bâti,
- et, selon les modèles, un fouillot, un carré et un ressort.
Sur une serrure à mortaiser, très répandue sur les portes de maison, d’appartement et de chambre, le mécanisme est encastré dans l’épaisseur du vantail. Ce type de serrure répond généralement à la norme NF EN 12209, référence de fabrication pour les serrures mécaniques.
Quels sont les éléments d’une serrure
Le vocabulaire de la serrurerie peut sembler dense, car plusieurs termes désignent parfois la même pièce. Barillet et cylindre sont synonymes. Le terme canon est aussi utilisé. De la même manière, béquille désigne la poignée, tandis que dormant, bâti, huisserie ou cadre renvoient à l’encadrement fixe de la porte.
Dans une serrure à encastrer classique, on retrouve souvent les éléments suivants :
- le coffre ou boîtier,
- le fouillot, qui reçoit le carré de la poignée,
- le carré, tige métallique traversante,
- le pêne demi-tour,
- le pêne dormant,
- la têtière,
- la lumière, emplacement recevant le système de clé ou de cylindre,
- la gâche en face sur le bâti.
Certains composants sont plus techniques mais utiles à connaître, comme le panneton, pièce mobile liée au cylindre, le rotor qui tourne avec la clé, ou le stator, partie fixe qui maintient le mécanisme.

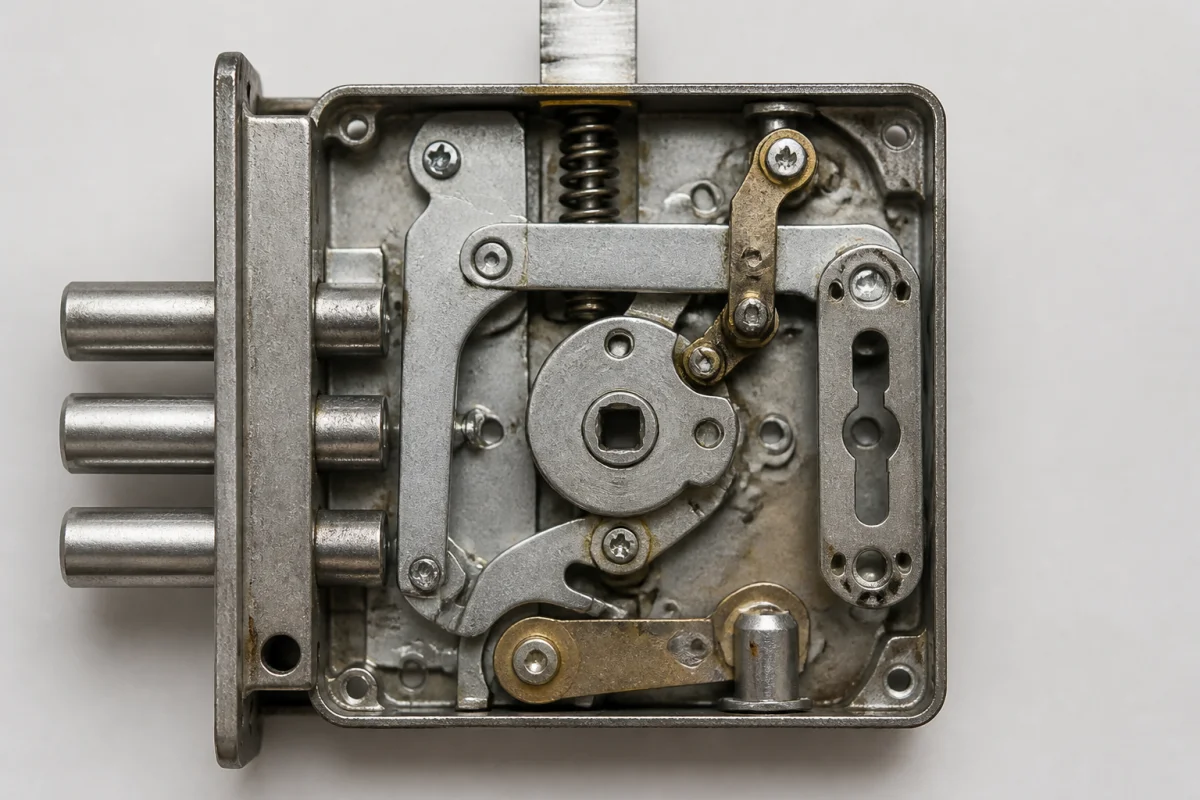

Le coffre, le boîtier qui contient le mécanisme
Le coffre est le boîtier principal de la serrure. Il protège les pièces internes et maintient l’ensemble en place. Sur une serrure à mortaiser, il est dissimulé dans une poche pratiquée dans le champ de la porte. Sur une serrure en applique, il reste visible en surface.
Ce boîtier est généralement en acier ou en inox sur les modèles modernes. Sa mission est double, contenir le mécanisme et le préserver des chocs ainsi que de l’usure quotidienne. Dans les serrures anciennes, on trouve souvent des coffres en fer forgé ou battu, assemblés par rivets, avec des traces de martelage encore visibles.
Le coffre comporte aussi des passages internes pour guider les pênes, le fouillot et le système de commande par clé. Sur certains modèles, le fouillot, parfois appelé foliot, correspond au trou carré traversant qui reçoit la tige de poignée.

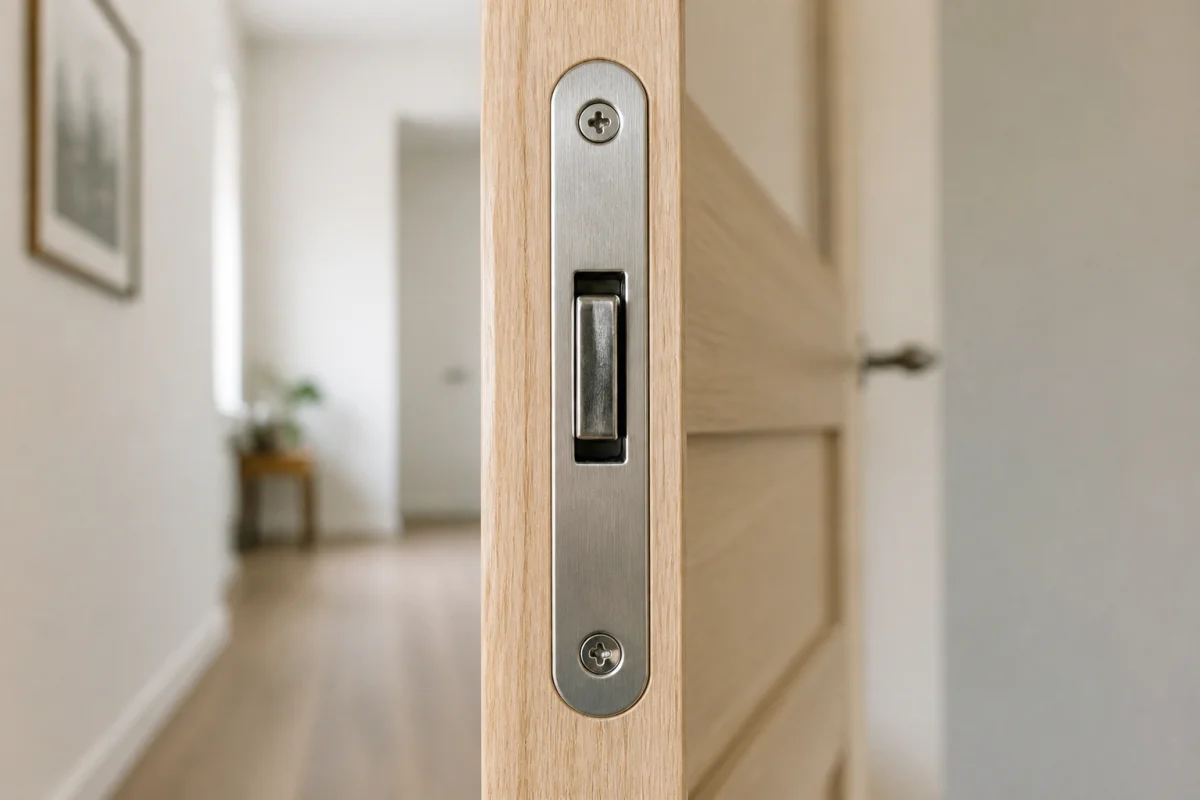

La têtière, la plaque visible sur le chant de la porte
La têtière est la plaque métallique apparente lorsque la porte est ouverte. Elle est fixée sur le chant de la porte, face à la gâche. Elle remplit un rôle de finition, mais aussi de maintien du coffre.
Cette plaque comporte des ouvertures appelées empennages, qui permettent le passage du pêne demi-tour et du pêne dormant. Selon les fabricants, ses extrémités peuvent être rondes ou carrées. Ce détail compte au moment d’un remplacement, notamment pour éviter des retouches dans le bois ou le métal.
Dans une serrure bien posée, la têtière doit être parfaitement alignée avec la gâche. Un décalage, même léger, peut gêner l’engagement des pênes et provoquer une fermeture dure ou incomplète.
Le cylindre, la pièce où l’on insère la clé
Le cylindre est la partie la plus connue d’une serrure, car c’est là que la clé s’insère. Son niveau de sécurité influence directement la résistance de la porte face aux tentatives d’effraction. Un cylindre trop saillant peut d’ailleurs devenir une cible plus facile.
On trouve plusieurs versions sur le marché :
- le cylindre standard,
- le cylindre débrayable, qui permet l’ouverture même si une clé est déjà engagée de l’autre côté,
- le cylindre anti-casse, renforcé contre le perçage, la casse et le crochetage,
- le cylindre à bouton, qui permet de verrouiller depuis l’intérieur sans clé.
Le remplacement d’un cylindre est souvent l’une des interventions les plus accessibles sur une serrure de porte, à condition de relever la bonne dimension et le bon niveau de sécurité.
Quelle est la différence entre cylindre et barillet
Dans la pratique, cylindre, barillet et canon désignent la même pièce ou presque. Le cylindre est l’appellation la plus courante dans les catalogues récents. Le mot barillet reste très utilisé dans le langage courant et chez de nombreux professionnels.
La nuance dépend surtout du contexte et du fabricant, pas du principe mécanique. Dans tous les cas, il s’agit de l’organe où la clé agit pour commander le verrouillage.
À l’intérieur, le cylindre comprend notamment :
- un stator, partie fixe du mécanisme,
- un rotor, partie tournante,
- des goupilles, fixes et mobiles selon leur position,
- un panneton, qui transmet la rotation au mécanisme de serrure.
Comment fonctionne une serrure à cylindre
Le fonctionnement d’une serrure à cylindre repose sur l’alignement précis de petites goupilles. Quand la bonne clé est insérée, ses crans placent les goupilles à la bonne hauteur. Cet alignement libère le rotor, qui peut alors tourner dans le stator.
Cette rotation entraîne le panneton, lui-même relié au mécanisme de verrouillage. Le pêne dormant peut alors sortir ou rentrer. Si la clé n’est pas la bonne, les goupilles restent mal positionnées et bloquent la rotation.
Le mécanisme suit une séquence simple :
- la clé entre dans le cylindre,
- les goupilles s’alignent,
- le rotor tourne,
- le panneton agit sur la serrure,
- le pêne sort ou se rétracte,
- la porte se verrouille ou se déverrouille.
Ce principe, simple à l’usage, reste très efficace. Il explique aussi pourquoi la qualité du cylindre est déterminante dans une porte d’entrée. Sur les modèles multipoints, le même mouvement de cylindre peut commander 3, 5 ou 7 points de fermeture, souvent présentés comme les plus performants en matière de sécurité.
Les pênes qui assurent fermeture et verrouillage
Les pênes sont les pièces métalliques qui sortent du coffre pour entrer dans la gâche. Ils assurent deux fonctions différentes, maintenir la porte fermée au quotidien et verrouiller réellement l’accès.
Sur une serrure classique, on distingue surtout :
- le pêne demi-tour, actionné par la poignée,
- le pêne dormant, actionné par la clé.
Dans certaines serrures, notamment pour portes coulissantes, il existe aussi des pênes en forme de crochet. D’autres mécanismes plus spécifiques équipent les toilettes, les salles de bains, les portails, les boîtes aux lettres ou les portes de hangar.
À quoi sert le pêne dormant
Le pêne dormant est l’élément de verrouillage principal. Quand la clé tourne, il avance et s’engage dans la gâche fixée sur le bâti. Une fois en place, il empêche l’ouverture de la porte tant qu’il n’est pas rétracté.
Sur une serrure simple, il s’agit d’un point de verrouillage unique. Sur une serrure multipoints, le mouvement du pêne dormant principal entraîne d’autres points de fermeture répartis sur la hauteur de la porte. Ce système améliore la tenue de l’ensemble et augmente le niveau de résistance.
Le pêne dormant n’est pas destiné à la fermeture de confort. Son rôle est clairement sécuritaire. C’est lui qui transforme une porte simplement fermée en porte verrouillée.
Le pêne demi-tour, la partie qui maintient la porte fermée
Le pêne demi-tour, aussi appelé bec de cane ou parfois loquet, est reconnaissable à sa forme biseautée. Il permet de claquer la porte sans utiliser la clé. Lorsque la porte se ferme, ce biseau glisse contre la gâche puis reprend sa position pour maintenir le battant fermé.
Ce pêne est actionné par la poignée via le carré et le fouillot, souvent avec l’aide d’un ressort. Quand on abaisse la poignée, le pêne rentre dans le coffre, ce qui libère l’ouverture.
Sur certains modèles, il est réversible afin de s’adapter au sens d’ouverture de la porte. C’est un point pratique lors d’un remplacement, surtout sur les portes intérieures et les portes de passage.
La gâche, la pièce fixée sur le bâti
La gâche est la pièce installée sur le bâti, aussi appelé dormant, cadre, chambranle ou huisserie. C’est dans cette pièce que viennent se loger le pêne demi-tour et le pêne dormant lorsque la porte se ferme et se verrouille.
Sans gâche correctement positionnée, la serrure ne peut pas remplir sa fonction. L’alignement entre têtière, pênes et gâche conditionne donc la qualité de fermeture.
Il existe plusieurs types de gâches :
- la gâche manuelle, la plus courante,
- la gâche électrique, qui peut être déverrouillée à distance par impulsion,
- des gâches spécifiques selon la porte, le matériau ou le type de serrure.
Sur certaines serrures à vendre en kit, la gâche n’est pas toujours incluse. Ce détail mérite une vérification avant achat.
Pourquoi la gâche est-elle indispensable
La gâche reçoit l’effort mécanique transmis par la serrure. Quand le pêne dormant avance, il ne bloque pas dans le vide, il s’engage dans cette pièce métallique solidaire du bâti. C’est cette liaison entre le vantail et son cadre qui rend le verrouillage effectif.
Une gâche usée, desserrée ou mal placée peut provoquer plusieurs défauts :
- une porte qui ferme mal,
- un pêne qui frotte,
- une clé difficile à tourner,
- un verrouillage incomplet,
- une usure prématurée du mécanisme.
Dans le cas d’une gâche électrique, son intérêt dépasse le confort. Elle permet un contrôle d’accès à distance, souvent utilisé dans les immeubles, bureaux ou portillons.
Comment une serrure s’actionne de la poignée à la clé
Pour comprendre comment est fait une serrure, il faut aussi suivre son mouvement. Le fonctionnement complet part généralement de deux commandes distinctes, la poignée pour la fermeture simple, la clé pour le verrouillage.
Quand la poignée, ou béquille, est actionnée, elle fait tourner le carré, une tige métallique traversante. Ce carré entraîne le fouillot à l’intérieur du coffre, ce qui rétracte le pêne demi-tour. La porte peut alors s’ouvrir.
Quand la clé est introduite dans le cylindre, elle agit sur les goupilles, libère le rotor et provoque la rotation du panneton. Ce mouvement commande le pêne dormant, qui sort vers la gâche pour verrouiller ou rentre pour déverrouiller.
Le cycle complet ressemble à ceci :
- la porte se ferme,
- le pêne demi-tour maintient le battant,
- la clé tourne dans le cylindre,
- le panneton entraîne le mécanisme interne,
- le pêne dormant s’engage dans la gâche,
- la porte est verrouillée.
Sur certaines installations, la serrure peut fonctionner différemment. Une porte intérieure simple peut n’avoir qu’un demi-tour. Une serrure de salle de bains utilise souvent un bec-de-cane à condamnation. Une serrure connectée peut piloter un mécanisme existant ou débrayer le carré côté extérieur jusqu’à validation d’un accès. Dans ce cas, l’électronique s’ajoute au système mécanique, mais ne remplace pas toujours la serrure elle-même.
Connaître cette chaîne d’action permet d’aller plus vite face à une panne. Si la poignée tourne dans le vide, le problème peut venir du carré ou du fouillot. Si la clé force, le cylindre ou l’alignement gâche-pêne est souvent en cause. Si la porte claque mais ne verrouille pas, il faut regarder du côté du pêne dormant, du panneton ou du cylindre.
Pour choisir ou réparer une serrure, le point le plus utile reste souvent le bon diagnostic. Identifier la pièce en cause évite de remplacer tout l’ensemble sans nécessité. C’est aussi la meilleure façon de décider si une intervention simple, comme changer un cylindre, suffit, ou si une reprise complète de la serrure et de son alignement s’impose.
