Le mécanisme d’une serrure paraît simple au quotidien, tourner une clé, baisser une poignée, fermer une porte. Pourtant, derrière ce geste banal, plusieurs pièces travaillent ensemble avec précision. Le cylindre, le pêne, la gâche, le coffre ou encore le fouillot remplissent chacun une fonction bien définie.
Comprendre ce fonctionnement aide à mieux choisir une serrure, à repérer l’origine d’un blocage et à évaluer le niveau de sécurité d’une porte. C’est aussi utile pour distinguer les principaux types de serrures, qu’il s’agisse d’une serrure en applique, d’une serrure à encastrer, d’un modèle caréné ou d’une serrure multipoints.
Dans la pratique, une serrure peut équiper une porte d’entrée, une porte de garage, une porte-fenêtre, un portail, un portillon, une fenêtre ou même un cabanon. Au sens strict, elle désigne l’organe qui assure le verrouillage. Son efficacité dépend autant de la qualité du mécanisme que de la pose, de la solidité de la porte et de la résistance de la gâche.
Comment fonctionne un mécanisme d’une serrure ?
Une serrure est un système de verrouillage composé de plusieurs pièces qui interagissent entre elles. L’ouverture courante se fait souvent grâce à la poignée, qui agit sur le pêne demi-tour. Le verrouillage, lui, repose généralement sur la clé, le cylindre et le pêne dormant.
Selon le type d’installation, le principe reste globalement le même :
- serrure en applique, posée directement sur la porte,
- serrure carénée, avec boîtier dissimulant la tringlerie, souvent choisie pour les systèmes multipoints,
- serrure à encastrer ou à mortaiser, intégrée dans l’épaisseur du vantail,
- serrure à cadre tubulaire, fréquente sur les portails.
Le mécanisme interne peut sembler discret, surtout sur une serrure à larder où seul le loquet et le bloc de pêne restent visibles. Pourtant, chaque mouvement est guidé par un enchaînement très précis.
Le trajet de la clé jusqu’au verrouillage
Quand la clé entre dans le cylindre, elle vient agir dans le rotor. Si le profil de la clé correspond au bon modèle, ses crans alignent les goupilles fixes et mobiles. Cet alignement libère la rotation du rotor.
À partir de là, la clé entraîne le panneton, une pièce qui transmet le mouvement au mécanisme de verrouillage. Le pêne dormant se déplace alors pour sortir du coffre et entrer dans la gâche fixée sur le bâti. Une fois engagé, il maintient la porte fermée jusqu’à ce qu’un mouvement inverse de la clé le rétracte.
Sur certains modèles, un demi-tour de clé supplémentaire peut aussi participer à l’ouverture complète, selon l’architecture de la serrure.
Le rôle de la poignée dans l’ouverture de la porte
La poignée, aussi appelée béquille, n’agit pas directement sur le cylindre. Elle commande le carré, une tige d’entraînement insérée dans le fouillot. Quand la poignée s’abaisse, le carré tourne et actionne le pêne demi-tour.
Ce pêne biseauté, monté sur ressort, se rétracte momentanément. La porte peut alors s’ouvrir. Dès que la poignée est relâchée, le ressort ramène le pêne dans sa position initiale. Sur une porte simplement fermée mais non verrouillée, c’est ce seul élément qui maintient le vantail contre le bâti.
Quels sont les éléments d’une serrure ?
Le mécanisme d’une serrure regroupe des pièces internes et visibles. Certaines assurent le guidage, d’autres la rotation, la fermeture ou la finition. Leur forme varie selon les fabricants, mais leur rôle reste proche. La fabrication des serrures à larder est par exemple encadrée par la norme NF EN 12209, qui définit des exigences mécaniques et fonctionnelles.
| Élément | Fonction principale | Emplacement habituel |
|---|---|---|
| Cylindre | Reçoit la clé et autorise la rotation | Dans le coffre, partie traversante |
| Rotor | Tourne avec la bonne clé | À l’intérieur du cylindre |
| Stator | Maintient et protège le cylindre | Partie fixe du cylindre |
| Panneton | Transmet le mouvement au verrouillage | À l’arrière du cylindre |
| Pêne demi-tour | Permet la fermeture simple par poignée | Sortie de serrure vers la gâche |
| Pêne dormant | Assure le verrouillage par clé | Sortie de serrure vers la gâche |
| Gâche | Reçoit et retient les pênes | Sur le chambranle |
| Coffre | Protège le mécanisme | Sur ou dans la porte |
| Têtière | Maintient le coffre et guide les pênes | Champ de la porte |
| Fouillot | Reçoit le carré de la poignée | Dans le coffre |

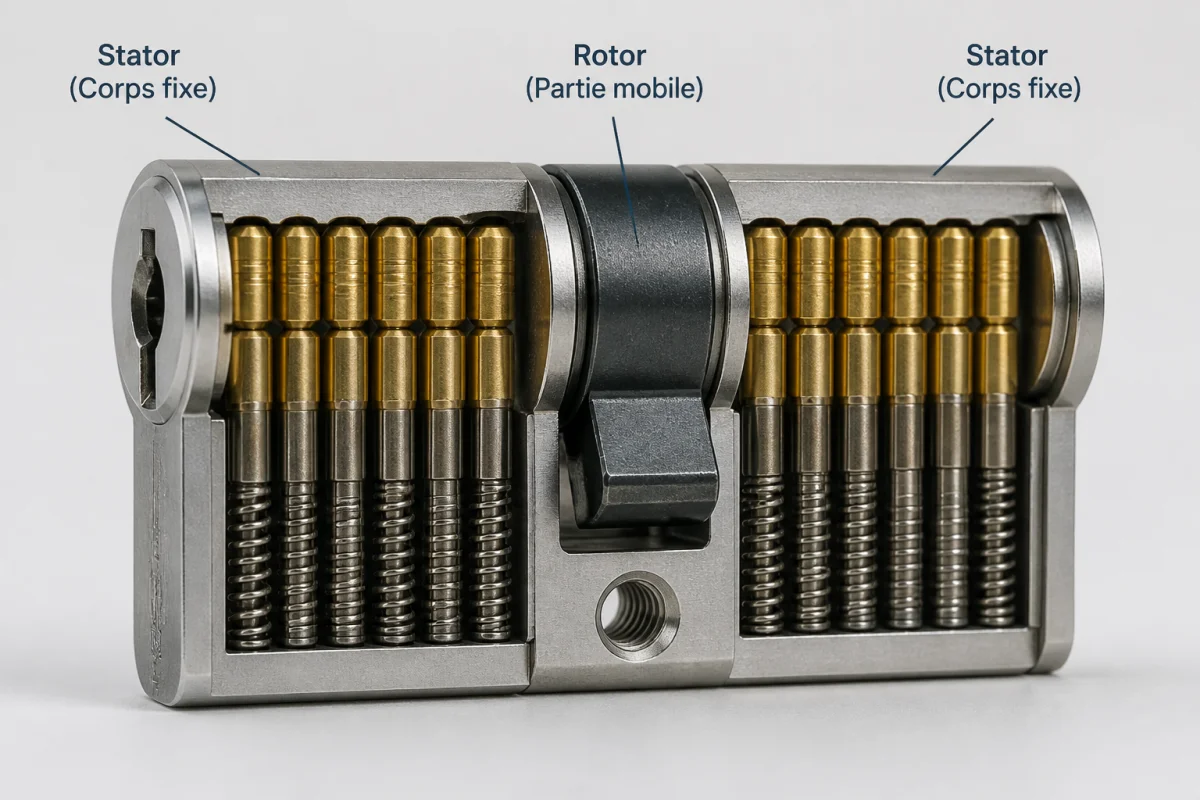

Le cylindre, le rotor et le stator
Le cylindre, aussi appelé canon ou barillet, est la partie dans laquelle la clé s’insère. C’est le cœur du contrôle d’accès mécanique. Il peut être standard, débrayable ou anti-casse. Le cylindre débrayable permet par exemple d’ouvrir avec une seconde clé même si une première est restée engagée de l’autre côté.
Le rotor est la partie mobile qui tourne lorsque la bonne clé est introduite. Le stator, lui, reste fixe. Il abrite ou protège le rotor selon les conceptions. Ce rôle de protection compte aussi pour la sécurité, car un cylindre trop saillant est plus exposé aux tentatives d’effraction.
Le coffre, la têtière et les pièces visibles
Le coffre, ou boîtier, renferme le mécanisme. Sur une serrure en applique, il reste visible sur la face intérieure de la porte. Sur une serrure à encastrer, il est dissimulé dans une poche de serrure pratiquée dans le vantail. Ce type est très courant sur les portes de maison, d’appartement et de chambre.
La têtière est la plaque métallique visible sur le chant de la porte. Elle maintient le coffre en place et comporte les ouvertures nécessaires au passage des pênes, parfois appelées empennages. Selon les modèles à mortaiser, on peut aussi rencontrer la lumière pour le cylindre européen, le meneau, les couvercles de serrure ou encore le loquet.
Dans une serrure à larder, le coffre peut être profond ou étroit afin de s’adapter à différentes épaisseurs de porte. Des fabricants comme Vachette, Metalux, Stremler ou FTH Thirard proposent ce type de configuration.
Le carré, le fouillot et les pièces d’entraînement
Le carré est une tige métallique à section carrée reliant les deux poignées à travers la serrure. Il traverse le fouillot, appelé aussi foliot dans certains usages. Quand la poignée tourne, le carré entraîne le fouillot, qui commande à son tour le pêne demi-tour.
Ce petit ensemble joue un rôle essentiel dans l’ouverture quotidienne. Sur certaines serrures connectées à béquille, le carré extérieur peut être débrayé puis embrayé uniquement lorsqu’un accès valide est présenté. Le mécanisme de la serrure reste présent, mais l’organe de commande évolue.
À quoi sert le cylindre d’une serrure ?
Le cylindre sert à autoriser ou bloquer la rotation de la clé et, par cette rotation, à lancer le verrouillage ou le déverrouillage. Sans lui, la serrure ne peut pas sélectionner la bonne clé. C’est donc l’élément central du contrôle d’accès mécanique sur la majorité des portes actuelles.
Son niveau de qualité a un impact direct sur la résistance au crochetage, au perçage ou à la casse. Un cylindre anti-casse utilise des matériaux renforcés et une conception pensée pour décourager les attaques. C’est souvent l’un des premiers points à examiner lors du choix d’une serrure plus sécurisée.
Comment la clé aligne les goupilles et libère le rotor
Dans un cylindre à goupilles, deux séries de goupilles sont présentes. Une série reste dans le stator, l’autre repose dans le rotor. Tant qu’elles ne sont pas correctement alignées, le rotor ne peut pas tourner.
Quand la bonne clé est insérée, ses entailles soulèvent chaque goupille à la bonne hauteur. La ligne de séparation entre goupilles fixes et mobiles se place alors exactement à la frontière entre rotor et stator. Le rotor devient libre et la clé peut pivoter.
Ce principe explique pourquoi une mauvaise clé entre parfois dans le cylindre sans permettre la rotation. L’introduction seule ne suffit pas, il faut aussi un alignement parfait.
Comment le panneton actionne le verrouillage
Une fois le rotor libéré, la rotation de la clé entraîne le panneton. Cette pièce transmet le mouvement au mécanisme interne et agit sur le pêne dormant. Celui-ci sort ou rentre selon le sens de rotation.
Quand le pêne entre dans la gâche, la porte est verrouillée. Quand il se rétracte, l’ouverture redevient possible. Sur certaines serrures, l’action de la clé suffit aussi à manœuvrer d’autres organes, notamment dans les systèmes sans poignée extérieure ou dans les serrures multipoints.
Quelle est la différence entre pêne et gâche ?
Le pêne et la gâche travaillent ensemble, mais ils ne se trouvent pas au même endroit et n’ont pas le même rôle. Le pêne fait partie de la serrure elle-même. La gâche est fixée sur le bâti, le montant ou le chambranle. Le pêne se déplace, la gâche reçoit ce déplacement.
La qualité de la fermeture dépend beaucoup de cette complémentarité. Une serrure robuste perd de son intérêt si la gâche est courte, mal vissée, tordue ou rouillée. Plus la gâche est longue et bien ancrée, meilleure est sa résistance face aux efforts.
- Le pêne verrouille ou maintient la porte fermée
- La gâche reçoit le pêne dans le cadre de la porte
- Le demi-tour sert à la fermeture simple
- Le dormant sert au verrouillage par clé
- La gâche électrique peut être commandée automatiquement
Le fonctionnement du pêne demi-tour
Le pêne demi-tour, appelé aussi bec-de-cane, est une pièce biseautée montée sur ressort. Il est conçu pour se rétracter lors de l’action sur la poignée, ou lors du claquement de la porte contre la gâche. Une fois la porte refermée, il ressort et se loge dans la gâche.
Ce système permet de fermer sans verrouiller. C’est le principe classique des portes de passage. Il existe d’ailleurs des serrures à larder à pêne 1/2 tour seul, adaptées au cloisonnement intérieur. Pour les WC ou salles de bains, on rencontre souvent la serrure bec-de-cane à condamnation.
Le rôle du pêne dormant dans le verrouillage
Le pêne dormant ne fonctionne pas avec la poignée mais avec la clé, ou parfois avec un bouton tournant selon le modèle. Quand il est sorti dans la gâche, il bloque réellement la porte. Il reste engagé tant qu’une rotation inverse ne le rétracte pas.
Sur une serrure multipoints, le pêne dormant principal peut commander d’autres points de fermeture répartis en hauteur. C’est ce principe qui améliore la tenue de la porte contre les tentatives de dégondage, de flexion ou d’arrachement côté ouvrant.
Le mécanisme d’une serrure à cylindre
La serrure à cylindre est l’une des configurations les plus répandues. Son fonctionnement repose sur une chaîne mécanique simple dans son principe, mais précise dans sa réalisation :
- la clé entre dans le cylindre,
- les goupilles s’alignent si la clé est correcte,
- le rotor tourne à l’intérieur du stator,
- le panneton transmet le mouvement,
- le pêne dormant se déplace,
- la porte se verrouille ou se déverrouille.
Dans une serrure à mortaiser, ce mécanisme est logé dans le coffre intégré à la porte. Seule la têtière apparaît sur le chant. La gâche, placée en face sur le montant, reçoit le demi-tour lorsque la porte est fermée et le dormant quand elle est verrouillée.
Ce type de serrure peut demander un entretien ponctuel, surtout dans les zones humides ou en période de gel. L’humidité élevée et le froid hivernal peuvent durcir le mouvement, fragiliser certaines pièces ou provoquer des blocages. Comprendre le mécanisme aide à distinguer un simple cylindre usé d’un problème plus large dans le coffre, la poignée ou la gâche.
Le remplacement du cylindre peut être effectué par un particulier soigneux ou par un serrurier professionnel. Quand le mécanisme complet est atteint, le coût peut varier fortement selon la marque, la certification et la technologie. À titre d’exemple, certains mécanismes Fichet affichent des prix allant d’environ 224,17 € TTC pour un mécanisme Alicea A2P1 à 426,66 € TTC pour un mécanisme Alicea XP A2P 3, tandis qu’un boîtier central Sans souci est proposé autour de 265,83 € TTC.

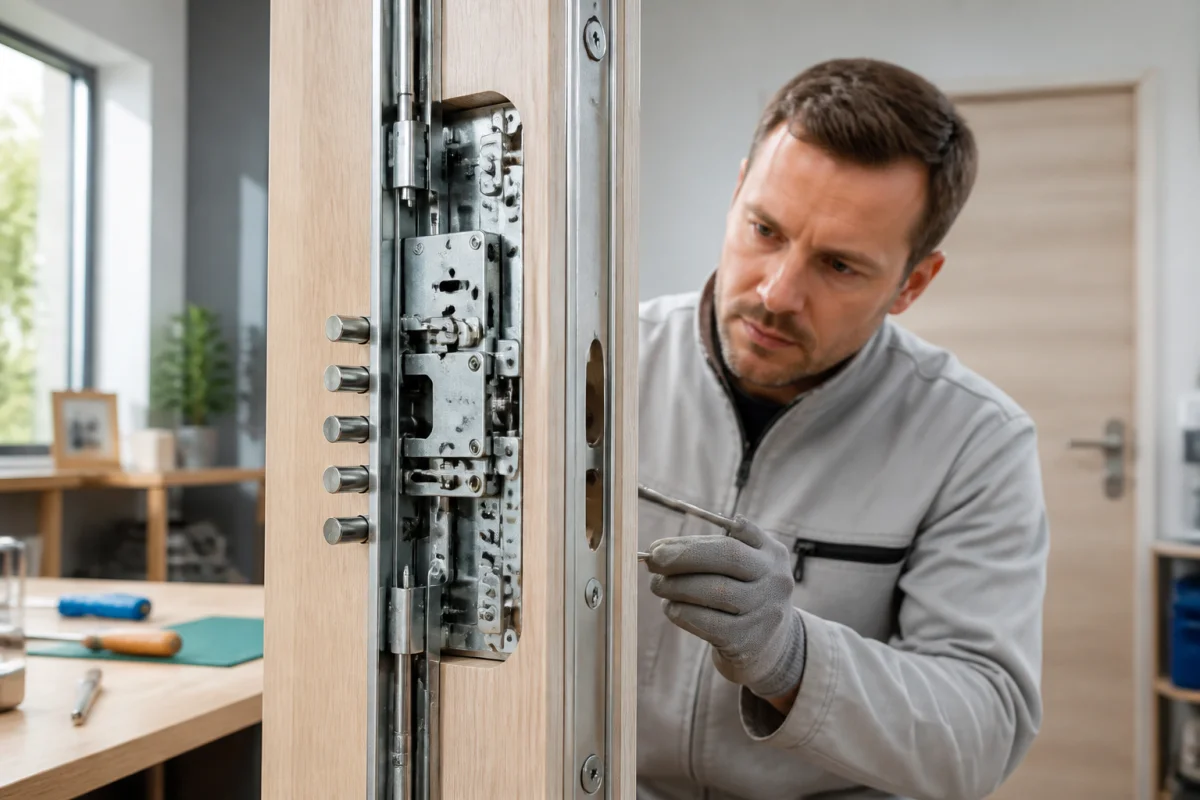

Les spécificités d’une serrure multipoints
La serrure multipoints se distingue par la présence de plusieurs points de verrouillage répartis sur la hauteur de la porte. Quand la clé agit sur le cylindre, elle ne commande pas seulement un pêne central. Elle entraîne aussi des points haut et bas, souvent par tringlerie.
Ce système renforce la fermeture et répartit les efforts sur plusieurs zones. C’est l’une des raisons pour lesquelles il est fréquent sur les portes d’entrée. Lorsqu’elle est en applique, la version carénée est souvent recommandée pour masquer la tringlerie et offrir une finition plus propre.
La qualité globale dépend alors de plusieurs éléments :
- la résistance du cylindre,
- la solidité du coffre central,
- la précision des tringles ou renvois,
- la robustesse des gâches,
- la qualité de pose sur le vantail et le bâti.
On retrouve aussi des références de certification comme A2P 1 ou A2P 3 sur certains équipements de sécurité. Elles aident à situer le niveau de résistance d’un produit dans une logique d’usage et de protection.
Dans les bâtiments récents, certaines solutions numériques viennent se greffer sur ces serrures mécaniques. Elles pilotent la serrure existante, créent des accès temporaires, parfois avec des codes éphémères, sans supprimer le rôle central du cylindre et du verrouillage physique.
Quand une porte présente des signes de résistance, de jeu ou de fermeture irrégulière, il faut examiner l’ensemble, pas seulement la clé. Le vrai diagnostic passe par l’observation du cylindre, du pêne, de la gâche et de l’alignement de la porte. C’est souvent à ce niveau que se joue la différence entre une simple gêne d’usage et une faiblesse de sécurité durable.
